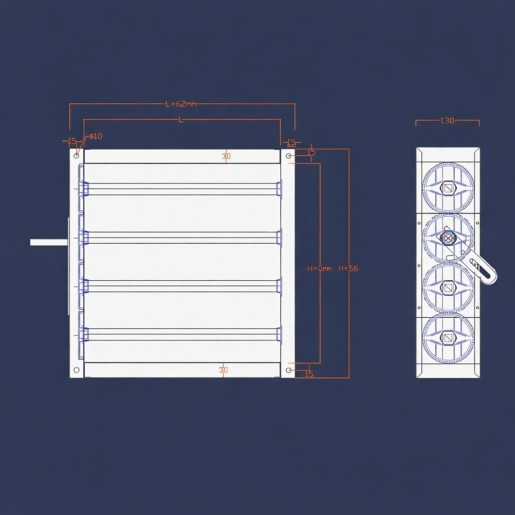

Registre de dosage pour réseau de distribution d'air - schéma
Registre de dosage pour réseau de distribution d'air - Pertes de charges et vitesse d'air
Registre de dosage aluminium pour réseau de distribution d'air
Registre de dosage pour réseau de distribution d'air - schéma
Registre de dosage pour réseau de distribution d'air - Pertes de charges et vitesse d'air

Registre de régulation de débit d'air

Registre de dosage en acier galvanisé type Ornitolink série 620001000

Volet destiné à l'équilibrage et à l'isolement pour les réseaux de ventilation

Construction robuste en acier galvanisé Z275, applications industrielles et tertiaires



- Pression admissible 1 800 Pa

- Vitesse d'air 15 m/s

- Hauteur / largeur de 100 mm à 1000 mm

- Axe de commande carré  14 mm

- Dimension entre brides 120 mm

75,08 €  / unit.
Fabrication sous 5 semaines
Largeur
Hauteur
Quantité

  • Garanties sécurité : avec le système 3D Secure, notre banque, la Banque Populaire assure une authentification renforcée pour mieux vous protéger et sécuriser vos achats en ligne. Garanties sécurité : avec le système 3D Secure, notre banque, la Banque Populaire assure une authentification renforcée pour mieux vous protéger et sécuriser vos achats en ligne.
  • Politique de livraison : Grâce à la qualité du service de nos partenaires, nous nous efforcerons toujours d'expédier votre commande dans les meilleurs délais et d'en assurer le suivi jusqu'à réception par vos soins. Politique de livraison : Grâce à la qualité du service de nos partenaires, nous nous efforcerons toujours d'expédier votre commande dans les meilleurs délais et d'en assurer le suivi jusqu'à réception par vos soins.
  • Politique retours : La conformité des produits est vérifiée avant expédition. Tout dommage doit être signalé sur le bon de livraison. Notre service client est à votre disposition en cas de réclamation. Politique retours : La conformité des produits est vérifiée avant expédition. Tout dommage doit être signalé sur le bon de livraison. Notre service client est à votre disposition en cas de réclamation.

Description

Registre de dosage en acier galvanisé pour réseaux aérauliques et centrales de traitement d'air

Conçu pour permettre le réglage, l'équilibrage, le mélange & l'isolement



Fabrication

- Ailettes en acier galvanisé avec un écartement de 100 mm

- Cadre en acier galvanisé , épaisseur 15/10 mm, cote entre brides 120 mm

- Profilé en aile d'avion pour une faible perte de charge

- Résistance à la corrosion

- Perçage du cadre aux quatre angles

- Paliers et roues dentées en polypropylène renforcé de fibre de verre, d'un diamètre de 100 mm, roues intérieur flux d'air

- Axe en carré de 14 mm pour raccordement à un moteur ou une poignée



Dimensions :

- Toutes dimensions de 100 à 1000 mm



Options :

- Dimensions non-standard

- Virole de raccordement

- Cadre en acier inox 304L / 316L

- Etanchéité renforcée avec joint en EPDM

- Association grille extérieure / filtre / registre / grille de surpression

- Accouplement horizontal et vertical

- Poignée pour commande manuelle avec système de blocage à l'angle choisi

- Servomoteur



Conditions

- température -10°C to 75°C

- vitesse d'air max. : 15 m/s

- pression : 1800 Pa pour longueur 1000

Détails du produit

Ornitolink
620001001

Fiche technique

Matériau
Acier carbone galvanisé
